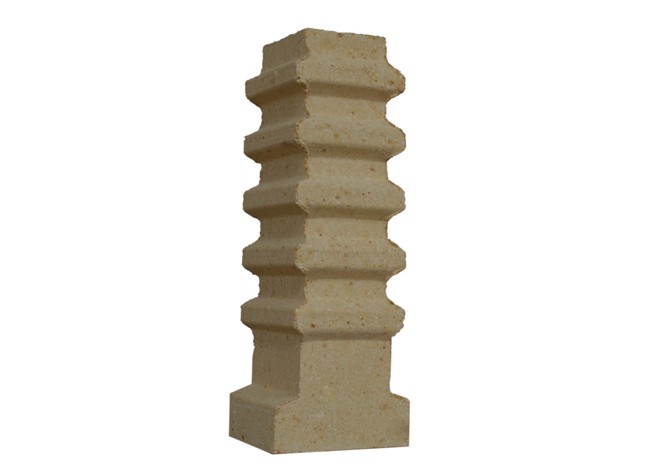

工業(yè)用錨固磚的外形來看，分為多種多樣但是目的都是一樣的，即是將作為爐頂耐火澆注料的拉力支撐體，以保障大面積澆筑時(shí)候的牢固性和高強(qiáng)度的穩(wěn)固性。

爐頂中錨固磚的吊掛間距為400~500mm，橫向取500mm，縱向取400mm，施工時(shí)，澆注料內(nèi)表面與錨固磚頂頭表面盡量保持在同一垂直面上。吊掛尺寸也可以根據(jù)重力點(diǎn)部位來適當(dāng)調(diào)整。爐頂?shù)鯍鞎r(shí)多是采用整體澆注的方式或使用耐火可塑料搗打。爐頂?shù)男问椒譃槠巾敽凸绊?，拱頂一般采用耐火澆注料，平頂可以采用耐火可塑料，無論是采取那中澆注方式，錨固磚都應(yīng)該設(shè)置不同的膨脹縫，不應(yīng)直接干法澆注不預(yù)留任何膨脹縫，錨固磚采用的生產(chǎn)原料一般是鋁硅系材質(zhì)的產(chǎn)品，在一定溫度下SiO2石英殘余結(jié)晶會(huì)發(fā)生一定量的膨脹，常用的預(yù)留膨脹縫的方式即是在錨固磚外表面涂抹黑色瀝青漆。

錨固磚在使用中常見的問題就是斷裂，斷裂的原因與三方面應(yīng)力有著直接的關(guān)系，第一拉伸強(qiáng)度，第二耐壓強(qiáng)度，第三剪切應(yīng)力。常見的則是使用過程中除重力造成的拉應(yīng)力之外，還承受著較大的剪切應(yīng)力。由于上層未埋入澆注料的部位與下層埋入部位的溫度有著較大的差異，受熱后的物理膨脹量也有較大差異，使用中層間會(huì)發(fā)生溫差剪切力，剪切力的大小與溫差變化后導(dǎo)致錨固磚所產(chǎn)生的膨脹系數(shù)有關(guān)。

耐火磚廠家鄭州四季火耐火材料有限公司，吊掛磚的材質(zhì)及其在不同溫度下的強(qiáng)度特征，燒結(jié)耐火制品的強(qiáng)度主要來自耐火材料內(nèi)粒子之間的陶瓷結(jié)合。這種陶瓷結(jié)臺(tái)程度越高，則其強(qiáng)度也就越高，高鋁耐火制品的陶瓷結(jié)合主要是液相燒結(jié)的結(jié)果即高溫下耐火材料中形成液相促進(jìn)顆粒間的黏結(jié)及物質(zhì)遷移。形成的液相量越多。則燒結(jié)強(qiáng)度會(huì)越好，冷態(tài)時(shí)表現(xiàn)出的強(qiáng)度也就越高。但冷態(tài)強(qiáng)度與熱態(tài)強(qiáng)度往往 是矛盾的。高溫液相量多雖然促進(jìn)燒結(jié)，低溫強(qiáng)度高，但高溫使用時(shí)，這大量液相又會(huì)重新 出現(xiàn)，高溫強(qiáng)度就會(huì)下降。高溫液相量越多，則高溫強(qiáng)度越低。
