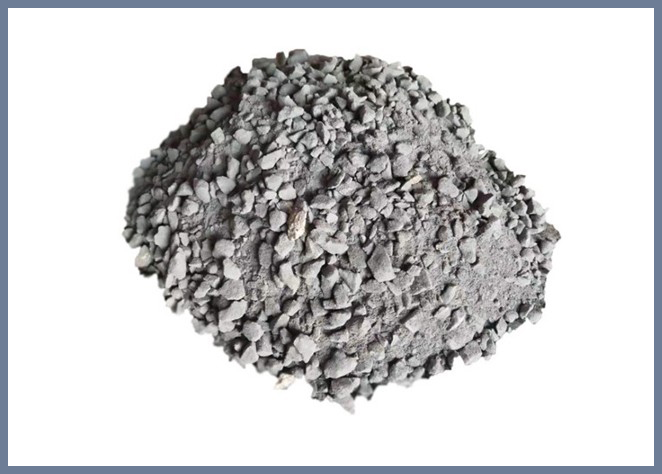

高強(qiáng)耐磨澆注料由高強(qiáng)骨料、粉料礦物添加劑組成，經(jīng)優(yōu)化配方設(shè)計(jì)，具有耐磨損失最小，強(qiáng)度高、形狀任意可控制、整體性強(qiáng)、施工簡單、施工性能好，由于加入高分子聚合物，使其基層混凝土粘結(jié)牢固。高強(qiáng)耐磨澆注料價(jià)格便宜。

高強(qiáng)耐磨澆注料正確施工：

(1) 高強(qiáng)耐磨澆注料的混煉。高強(qiáng)耐磨澆注料一般為編織袋包裝：由混合料和結(jié)合劑組成，結(jié)合劑單獨(dú)包裝。高強(qiáng)耐磨澆注料(混合料、結(jié)合劑)加入攪拌機(jī)后，先干混3min~5inm使混合料、小袋內(nèi)的結(jié)合劑打開包裝后分散均勻充分混合，然后一次加足5.5%~6.5%的潔凈自來水，邊加水邊攪拌，濕混時(shí)間不得低于5min。水不得隨意加入，加入需用稱量衡器進(jìn)行稱量，嚴(yán)格控制加水量在低限，是確保材料強(qiáng)度和各項(xiàng)性能指標(biāo)優(yōu)良的重要措施。每次混練好的高強(qiáng)耐磨澆注料需在30min內(nèi)用完，若發(fā)現(xiàn)澆注料已結(jié)塊或失去流動(dòng)性時(shí)應(yīng)作棄料處理。已經(jīng)配制完成的澆注料在施工過程中，不能二次加水拌和使用。

(2) 高強(qiáng)耐磨澆注料成型施工。把混料好的高強(qiáng)耐磨澆注料一次性加入到施工工作面后，打開振動(dòng)棒振動(dòng)至高強(qiáng)耐磨澆注料表面泛漿且無大量氣泡逸出為宜。支護(hù)模板接縫處應(yīng)用密封膠帶密封，防止漏漿，一旦有漏漿出現(xiàn)必將影響澆注料強(qiáng)度。 施工時(shí)一次澆注到所規(guī)定的厚度，振動(dòng)密實(shí)位置。施工過程中支撐澆注料厚度的木塊支撐不準(zhǔn)吊入或遺留在正在澆注的模板內(nèi)。已運(yùn)至工作面的高強(qiáng)耐磨澆注料需在其初凝之前用完。已初凝的高強(qiáng)耐磨澆注料不可在使用。

(3) 高強(qiáng)耐磨澆注料的養(yǎng)護(hù)和拆模。澆注料施工完畢后溫度在20℃以下，脫模時(shí)間不得少于96h ，20℃ 以上不得少于48h 脫模。澆注料潮濕養(yǎng)護(hù)后，需進(jìn)行嚴(yán)格的熱養(yǎng)護(hù)、烘烤，待熱養(yǎng)護(hù)、烘烤合格后才能投入使用。

以上是澆注料廠家四季火耐材對高強(qiáng)耐磨澆注料正確施工的說明，公司位于新密，專業(yè)生產(chǎn)不沾鋁澆注料，低水泥澆注料，高鋁澆注料，輕質(zhì)澆注料，耐火澆注料，耐磨澆注料等。四季火耐材先后開發(fā)出焦化、建材、鋼鐵、有色、電力等行業(yè)用硅酸鋁系列、硅質(zhì)系列、堿性系列、輕質(zhì)隔熱磚系列等定型制品及不同材質(zhì)的澆注料、自流料、可塑料等不定型材料。
