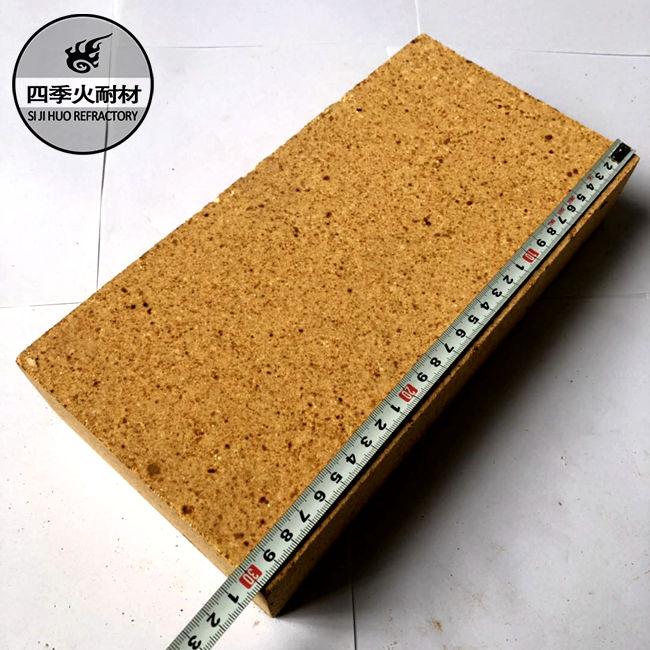

按重量標(biāo)準(zhǔn)，一級高鋁磚單重4.5公斤，二級高鋁磚為4.2公斤，三級高鋁磚為3.9公斤。同等級別，同樣型號的高鋁磚，如果單塊磚的重量達(dá)到這個標(biāo)準(zhǔn)，可是為優(yōu)質(zhì)高鋁磚，反之達(dá)不到這樣的重量，則說明品質(zhì)良好。如發(fā)現(xiàn)有裂紋，大塊斷角，四邊不平等，則是為不合格產(chǎn)品。

分析高鋁磚的配料分辨高鋁磚優(yōu)劣：

生產(chǎn)高鋁磚通常采用軟質(zhì)粘土或半軟質(zhì)粘土做結(jié)合劑。粘土在配料中的作用是改善泥料的成型性能，并使成型和干燥后的坯體具有一定強(qiáng)度。但是，在燒成過程中，粘土中的游離SiO2與高鋁礬土熟料中的游離AL2O3發(fā)生二次莫來石化反應(yīng)，該反應(yīng)隨著結(jié)合粘土加入量的增多而加劇。二次莫來石化作用愈大強(qiáng)，燒后耐火磚氣孔率則愈高，強(qiáng)度和體積密度下降的可能性愈大。為此，應(yīng)盡量減少結(jié)合粘土在配料中的加入量。

一級高鋁磚中粘土粉配入一般為5%，二級高鋁磚的配入量一般不大于10%;生產(chǎn)三級高鋁磚時，由于礬土熟料不含游離AL2O3，結(jié)合粘土加入量可根據(jù)成型、燒成等工藝條件和耐火磚的要求而定，無須考慮二次莫來石化問題。

為制得體積穩(wěn)定的二級高鋁磚，可采用高鋁礬土微粉作結(jié)合劑或用高鋁礬土微粉和粘土粉按預(yù)定比例配合，制備合成莫來石作結(jié)合劑。如采用全熟料或用生礬土代替結(jié)合粘土，則是消除二次莫來石反應(yīng)所產(chǎn)生的體積膨脹效應(yīng)的徹底辦法。

高鋁磚廠家四季火耐材對分析高鋁磚的配料分辨高鋁磚優(yōu)劣的說明，生產(chǎn)的耐火磚有高鋁磚,異型耐火磚,特種高鋁磚,一級高鋁磚,二級高鋁磚,三級高鋁磚等。多年來，四季火耐材先后開發(fā)出焦化、建材、鋼鐵、有色、電力等行業(yè)用硅酸鋁系列、硅質(zhì)系列、堿性系列、輕質(zhì)保溫磚系列等定型制品及不同材質(zhì)的澆注料、自流料、可塑料等不定型材料。
