高鋁磚與磷酸鹽高鋁磚的區(qū)別是生產(chǎn)工藝的不同，燒結(jié)溫度不同，使用窯爐類型的不同。

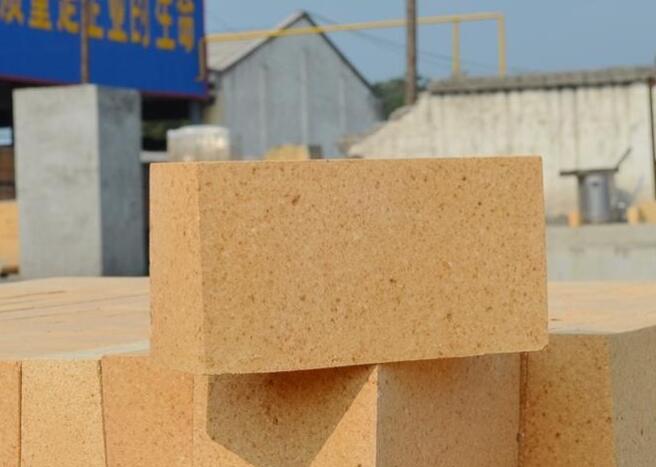

高鋁磚是高壓成型和高溫?zé)Y(jié)而成。荷重軟化溫度高，尤其鋁含量大于80%以上的特種高鋁磚，荷重軟化溫度高，而且運用之廣泛，多用于高爐、熱風(fēng)爐、玻璃窯、電爐爐頂、電石爐爐墻等高溫工業(yè)窯爐內(nèi)襯材料。高鋁磚的種類非常多，有抗剝落高鋁磚，還有用量不多的磷酸浸漬的高鋁磚。

磷酸浸漬的高鋁磚，是將高鋁磚放到磷酸溶液中浸漬，從磷酸溶液中取出。經(jīng)低溫烘烤再投入使用。高鋁磚經(jīng)過磷酸浸漬后，荷重軟化溫度由1520提升到1570。經(jīng)磷酸浸漬后氣孔率明顯下降，體積密度增大，抗折強度也提升不少。常溫抗折強度經(jīng)磷酸浸潰后的高鋁磚線變化率由原磚的+1.67%降至+0.495%。

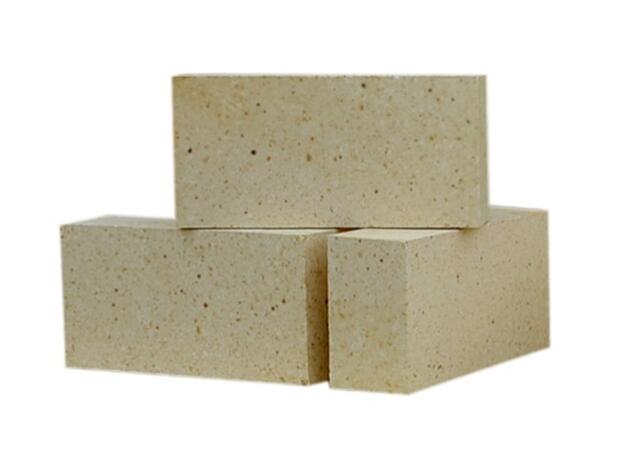

磷酸鹽結(jié)合高鋁磚是屬于低溫?zé)Y(jié)磚，是化學(xué)結(jié)合高鋁磚，它是以磷酸溶液為結(jié)合劑，機壓成型，經(jīng)500—600C溫度燒制后做成的。磷酸鹽結(jié)合高鋁磚的荷重軟化溫度不是很高，在1350度左右，但耐磨系數(shù)高。而且運用范圍也不是很廣，多用于回轉(zhuǎn)窯的過渡帶、冷卻帶、蓖冷機、窯頭罩等部位。

目前磷酸鹽結(jié)合高鋁磚升級后的磷酸鹽復(fù)合磚，加入輕質(zhì)成分會降低回轉(zhuǎn)窯窯皮溫度，2.8以上體密的磷酸鹽復(fù)合磚，用于燒白灰的回轉(zhuǎn)窯，效果良好。

以上是耐火磚廠家四季火耐材對高鋁磚與磷酸鹽高鋁磚的區(qū)別的說明，四季火耐材是耐火磚廠家，生產(chǎn)的耐火磚有高鋁磚,異型耐火磚,特種高鋁磚,一級高鋁磚,二級高鋁磚,三級高鋁磚等。
