預分解窯系統設備多而復雜,尤其是圓筒形和圓錐體設備居多,耐火磚的用量非常大,而且對于一些設備的錐部的磚型更為復雜。我國的耐火磚磚型設計較為落后,大多參考國外標準。國內對于預熱器等靜態設備的圓筒結構的配磚,均使用一種楔形耐火磚和一種直型磚進行配比;對于錐體部位的配磚,每一環采用一種G型耐火磚、一種楔形耐火磚和一種直形磚進行配比,計算采用試算法和比較法,是一種估算法,選用磚型的條件不是很明確。
預熱器用耐火磚磚型怎么選,目前設計院大多采用VDZ標準中的G型耐火磚和H型耐火磚規格,約11種磚型即可滿足直徑從1.5~10m各種圓筒和圓錐結構的耐火磚的砌筑。
預熱器用耐火磚磚型G型耐火磚和H型耐火磚怎么選:

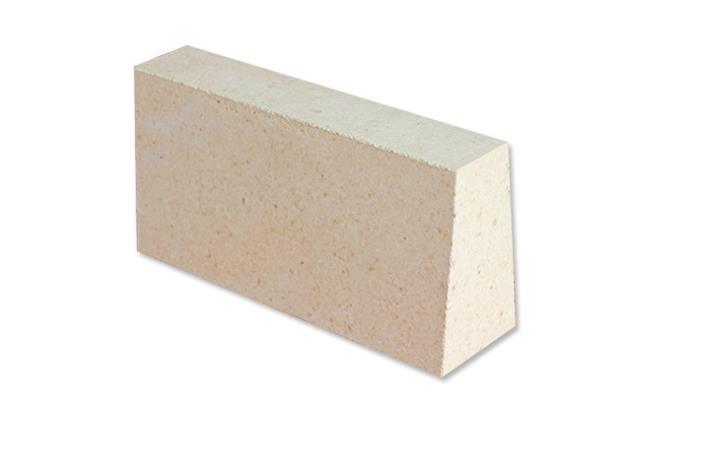

VDZ標準中G型耐火磚和H型耐火磚的特點是腰身長均為76mm,根據預熱器耐火襯厚的特點對該標準尺寸進行了少許的改進。
該磚型中的H型耐火磚的大小頭的差值是為了消除直圓筒內外周長的差值,G型耐火磚的大小頭的差值是為了消除圓錐體的上下圓周長的差值,無論是G型耐火磚還是H型耐火磚,大小頭的平均值為76mm,如H6中的6代表大小頭尺寸a、b的差值,所以H6的a和b就可以確定為79mm和73mm。同樣G型耐火磚也是如此。G和H后面的數字越大,代表耐火磚的楔度(楔形耐火磚的傾斜角)越大。耐火磚的長度可以確定為230mm。
當圓筒結構耐火磚的磚型不合理時就會出現較大寬度的三角縫,這種縫導致砌筑的耐火磚貼合不緊密,成為磚使用中薄弱的區域,因此H型耐火磚磚型設計的第一個原則是三角縫的寬度盡量減小。如圖2所示,對于已知圓筒直徑和磚厚,砌筑的情況是用一種磚進行磚型設計,已知腰身長是76mm,可以求解出磚的a和b,這種磚砌筑時完全不會出現三角縫,稱為理想磚型,但是a和b不一定是標準磚型中的尺寸,因此一般需要選擇兩種H型耐火磚配比,此時,為減小三角縫的寬度,楔度要盡可能靠近理想磚型,因而當一個圓筒可以用H0和H6配磚,也可以用H0和H10配磚時,應優先選用H0和H6。因此,H型耐火磚磚型設計的第二個原則是選用相近楔度的H型標準磚進行配比,如H0和H6、H6和H10等。
采用兩種楔形耐火磚配比圓筒體的時候,楔度盡可能與理想磚型的楔度接近,且理想磚型的楔度在配比的兩種楔形耐火磚的楔度之間。

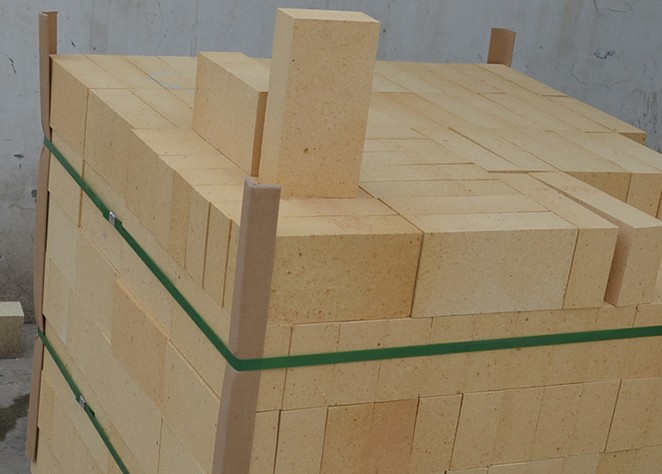

以上是耐火磚廠家四季火耐材對預熱器用耐火磚磚型怎么選擇的說明,生產的耐火磚有高鋁磚,異型耐火磚,特種高鋁磚,一級高鋁磚,二級高鋁磚,三級高鋁磚等。多年來,四季火耐材先后開發出焦化、建材、鋼鐵、有色、電力等行業用硅酸鋁系列、硅質系列、堿性系列、輕質隔熱磚系列等定型制品及不同材質的澆注料、自流料、可塑料等不定型材料,并成為上述設計科研部門推薦的耐火材料定點配套企業。
