危廢回轉(zhuǎn)窯耐火磚剛玉莫來石耐火磚是指由剛玉和莫來石主晶相組成的高鋁質(zhì)耐火制品。剛玉-莫來石磚系指高純或較純凈原料制成的耐火制品。其中低熔點(diǎn)氧化物雜質(zhì)的存在，會降低其高溫性能。采用以工業(yè)氧化鋁粉和純凈粘土、鋁礬土或硅石為原料合成的純莫來石原料，尤其是堿金屬氧化物含量應(yīng)盡量低。以莫來石順粒料為骨料制得的制品抗熱震性好，但抗侵蝕性稍差，以剛玉砂為骨料的制品，耐蝕性好，但抗熱震性稍差。

性能：

具有較好的高溫強(qiáng)度、抗高溫蠕變性、抗熱震性和抗侵蝕性。一種典型的剛玉-莫來石磚的理化性能為：Al2O3>85%，F(xiàn)e2O3 0.45%，顯氣孔率19%，常溫耐壓強(qiáng)度大于55MPa荷重軟化溫度大于1700℃，加熱線變化(1600℃，3h)-0.1%，抗熱震性(1100℃水冷)大于30次。

以莫來石順粒料為骨料制得的制品抗熱震性好，但抗侵蝕性稍差，以剛玉砂為骨料的制品，耐蝕性好，但抗熱震性稍差。

制造工藝：

通常采用合成莫來石制造剛玉-莫來石磚，可用莫來石顆粒料為骨料，α-Al2O3粉為粉料，也可用電熔或燒結(jié)剛玉顆粒料為骨料、合成莫來石粉為粉料。骨料與粉料按一定比例和粒度級配進(jìn)行配料，以亞硫酸紙漿廢液等為結(jié)合劑，按一定順序加料，充分混練均勻，用摩擦壓磚機(jī)或液壓壓磚機(jī)成型。磚坯干燥后，于1650-1750℃燒成。

用途：

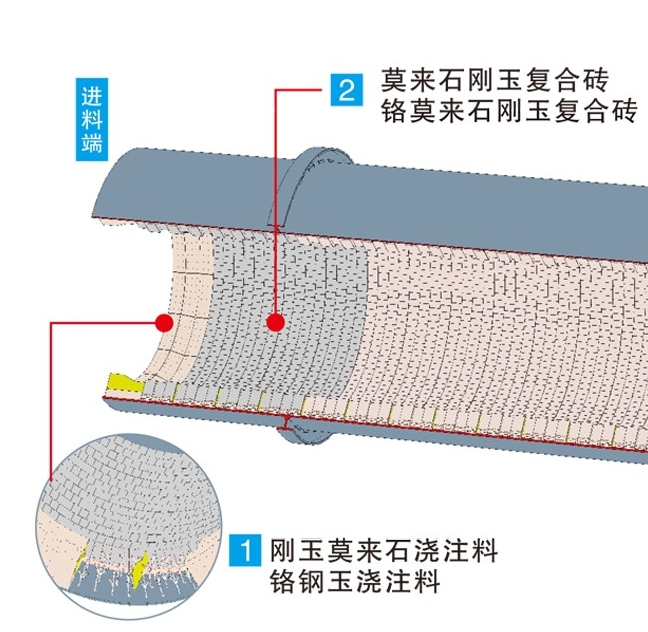

危廢回轉(zhuǎn)窯進(jìn)料端。
