煉鋁爐用耐火材料選用時，首先要考慮工藝過程條件以及耐火澆注料的性能。還要考慮耐火材料的微觀結構，怎樣使耐火材料的性能達到最佳。而耐火材料的微觀結構主要用其中氣孔的形狀、 數(shù)量和尺寸大小來決定。

在選擇煉鋁爐用耐火材料時，主要考慮因素有：

一、較低的氣孔率。如果耐火材料具有較低的氣孔率， 則鋁水會較少地進入其氣孔之中， 因此它與耐火材料發(fā)生的反應也較少。

二、氣孔尺寸大小的分布。除了較低的氣孔率之外， 耐火材料中氣孔尺寸大小的分布也應有一定的比例， 而且小氣孔居多。當氣孔的平均半徑大 于 0.5~1.0μm 時， 其抗鋁水侵蝕的性能顯著降低。

三、正確選擇原料并改善礦物組成。

四、加入抗?jié)櫇駝?以防止鋁水滲入， 以及抑制耐火澆注料與鋁水之間發(fā)生反應。

五、在工作溫度下耐火材料的強度要高。

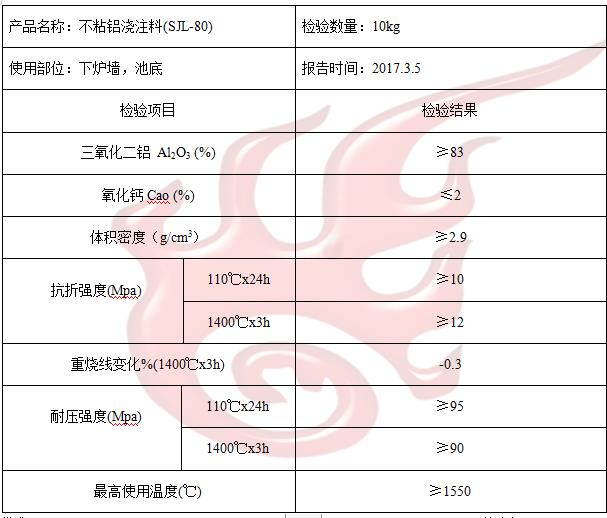

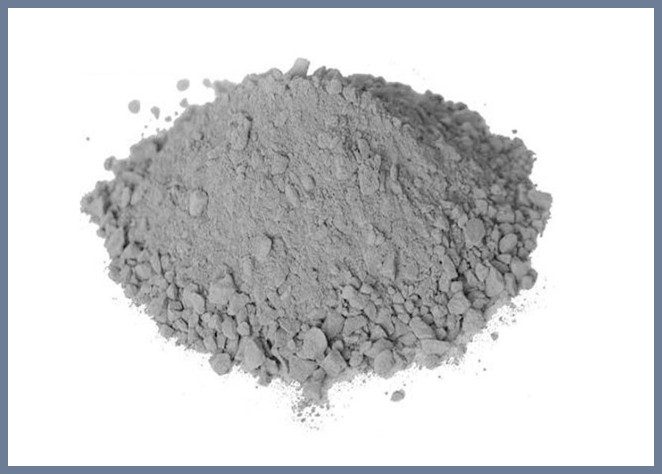

煉鋁爐的主要用途就是在消耗最低、 勞動生產(chǎn)率最高、停產(chǎn)時間最短、 生產(chǎn)損耗減少、 生產(chǎn)操作費用最低的條件下生產(chǎn)出優(yōu)質(zhì)鋁產(chǎn)品。當然降低爐子的維修成本才是重中之重，耐火澆注料中的低水泥澆注料還有不粘鋁澆注料，都具有不被鋁水潤濕的性能， 并且有良好的抗化學侵蝕性、 機械性能及抗熱震性。所以，不沾鋁澆注料一直是煉鋁爐的不二選擇。

另外，在鋁水面以上的爐墻中采用在高溫下有較高強度的耐火預制塊。從減少磚砌縫及防止鋁水進入內(nèi)襯， 因為澆注料預制塊作鋁水熔池區(qū)域的內(nèi)襯即合理又方便施工，還免于烘烤。

總之，為了選擇合適的耐火澆注料， 提高鋁水的處理量以及提高機械負荷和熱負荷。根據(jù)實際需求，耐火內(nèi)襯的結構也由耐火澆注料產(chǎn)品向綜合砌筑方面發(fā)展。

以上是澆注料廠家四季火耐材對煉鋁爐用耐火材料考慮耐火澆注料的性能的說明，公司位于新密，專業(yè)生產(chǎn)不沾鋁澆注料，低水泥澆注料，高鋁澆注料，鋼纖維澆注料，輕質(zhì)澆注料，耐火澆注料，耐磨澆注料等。四季火耐材先后開發(fā)出焦化、建材、鋼鐵、有色、電力等行業(yè)用硅酸鋁系列、硅質(zhì)系列、堿性系列、輕質(zhì)隔熱磚系列等定型制品及不同材質(zhì)的澆注料、自流料、可塑料等不定型材料，并成為上述設計科研部門推薦的耐火材料定點配套企業(yè)。
